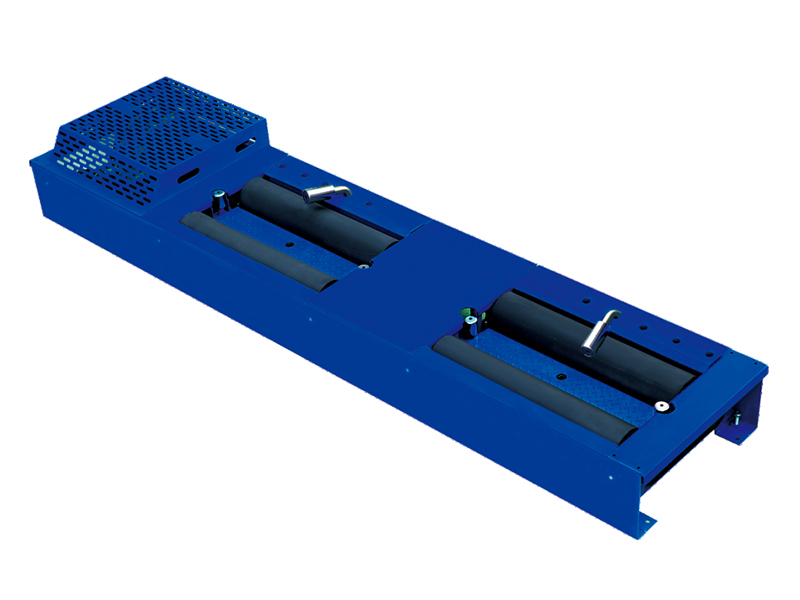

DCG-2000ASM型 汽车底盘测功机 [环保检测店用(VMAS、ASM、LUGDOWN)]
技术性能:

1. 该机根据外商特殊要求,专为出口而设计,并已大批量出口,该产品按照国家环境保护行业标准(HJ/T396-2007、HJ/T291-2006、HJ/T292-2006)对台架的要求而设计。适用于轻型汽油车和柴油车的排放检测。


2. 采用钢板折弯整体焊接机架,飞轮与主滚筒同轴,超低内部损耗功率设计,基本惯量准确,结构合理、工艺考究、外型美观、改进型力标定工具使力标定工具使力标定更为方便。


3. 冷风电涡流机采用新型风叶,散热好,风阻小,同轴滚筒采用新型专用橡胶连轴器联结,主、付滚筒采用橡胶同步带连接,噪音低;7.5KW驱动电机配上变频器可无级调速,能准确测量台体内部损耗功率。


技术参数:

主机:


台体常规款加长款
轴载3t3t
滚筒直径x长度φ216×1000

φ216×1100

滚筒中心距

434434

滚筒内宽×外宽

700x2700700x2900

主机尺寸(安装部分)

4015x905x4404210x905x440
净质量1700kg1700kg
测试车速0~130km/h0~130km/h
相当惯量907kg  ±18kg907kg  ±18kg


标定电机:7.5kw AC380V 三相  50Hz   15A

                 四极  1450r/min (不能直接启动,用变频器控制,运转时间大于300秒)

分辨率:速度0.1 km/h,扭力1N

示值允许误差:速度±0.2Km,扭力±1%

涡流机:

型号

250CCW

额定工作电压

192V

速度传感器(编码器)工作电压

5v~12V     600脉冲/转

力传感器工作电压(DC)

10V(12V)

灵敏度

1.86mv/v

最大吸收功率

250kw

吸收扭力

14000N

力传感器(应变片式)

清洁气源:气压0.8Mpa-1.00 Mpa,为避免电磁阀损坏,进设备前,压缩空气需经除水和过滤(空气过滤网用户自备);气源至台体进口处的管内径不小于φ25mm,出车时举升气囊的气压不得低于0.7 Mpa;单个台体气流量不低于3m3/分。
